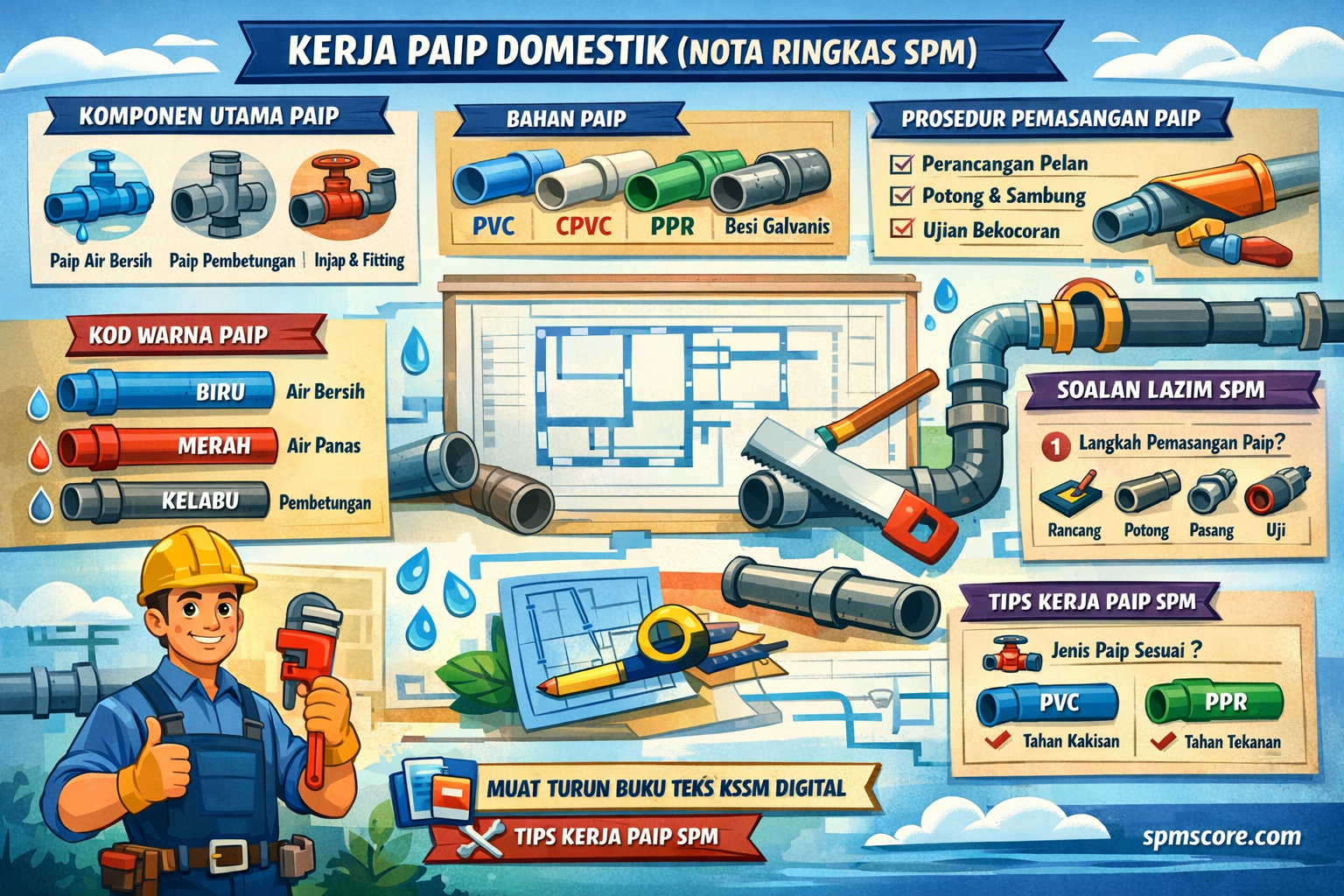

1. Pengenalan Kerja Paip Domestik
Kerja paip domestik merujuk kepada sistem pemasangan dan penyelenggaraan paip yang menyampaikan bekalan air bersih dan mengalirkan air buangan dalam bangunan kediaman. Ia memastikan sistem air berfungsi dengan cekap, selamat, dan memenuhi piawaian.
2. Komponen Utama Sistem Paip
- Paip Air Bersih
Digunakan untuk membawa air bersih daripada sumber ke kebanyakan bahagian rumah seperti dapur, tandas dan bilik mandi. Biasanya menggunakan paip PVC, CPVC, PPR atau besi galvanis bergantung pada spesifikasi. - Paip Pembetungan (Waste Pipe)
Menyalurkan air sisa daripada sinki, tandas dan saluran mandi keluar dari bangunan ke sistem pembetungan atau tangki septik. - Fitting dan Aksesori
Termasuk elbow, tee, reducer, coupling, adaptor, union, valve (injap) yang membantu menyambung dan mengawal aliran.
3. Bahan Paip dan Ciri-cirinya
| Jenis Paip | Ciri-ciri Utama | Kegunaan |
|---|---|---|
| PVC | Ringan, tahan kakisan, murah | Air minuman & pembetungan |
| CPVC | Tahan suhu lebih tinggi | Air panas & sejuk |
| PPR | Tahan suhu & tekanan tinggi | Sistem air domestik moden |
| Besi Galvanis | Kukuh tetapi mudah berkarat | Kadang-kadang untuk paip lama |
4. Prosedur Asas Pemasangan Paip
- Perancangan dan Lukisan Pelan
Lukiskan laluan paip, titik keluar masuk air dan lokasi fitting. - Pengukuran dan Pemotongan
Ukur panjang paip yang diperlukan dan potong mengikut ukuran. - Penyediaan Fitting & Penyambungan
Pasang elbow, tee, couplings dan lain-lain bagi membentuk laluan lengkap. - Pemasangan Injap (Valve)
Letakkan injap pada titik kawalan untuk mengawal aliran air. - Ujian Kebocoran dan Tekanan
Selepas pemasangan, jalankan ujian untuk pastikan tiada kebocoran dan tekanan air stabil.
5. Kod Warna Paip
Kod warna membantu mengenal pasti fungsi paip:
- Biru – Air bersih / sejuk
- Merah – Air panas
- Kelabu – Pembetungan / sisa
6. Keselamatan dan Amalan Baik
- Pastikan penutup injap ditutup semasa kerja memotong/menyambung.
- Gunakan alat pelindung diri (APD) seperti sarung tangan dan cermin mata keselamatan.
- Sentiasa periksa tekanan air sebelum dan selepas pemasangan.
- Pastikan paip tidak bersentuhan langsung dengan sumber haba.
7. Soalan Lazim SPM (Contoh)
Soalan 1:
Hurangkan langkah pemasangan paip domestik dari perancangan hingga ujian.
Jawapan ringkas:
Perancangan pelan → pengukuran & pemotongan → penyediaan fitting & penyambungan → pemasangan injap → ujian kebocoran.
Soalan 2:
Nyatakan dua jenis paip yang sesuai untuk sistem air bersih dan dua sebabnya.
Jawapan:
Paip PVC (tahan kakisan, murah), Paip PPR (tahan tekanan & suhu tinggi).
Tambahan Nota & Latihan
Untuk muat turun buku teks KSSM digital (semua tingkatan termasuk 5), lawati pautan berikut:
Muat turun Buku Teks Digital KSSM Tingkatan 1–5
Untuk tips menjawab soalan Kerja Paip Domestik SPM, lihat panduan lanjut di:
Tips Jawab Kerja Paip Domestik SPM
Sumber Rujukan
- Buku Teks Reka Bentuk dan Teknologi (Kerja Paip Domestik) Tingkatan 5, KSSM
- Garis Panduan Jabatan Kerja Raya (JKR) – Sistem Paip Domestik
- Standard Teknikal & Kod Amalan Paip untuk Bangunan Kediaman
Pelajar dinasihatkan untuk rujuk pada guru subjek masing masing untuk maklumat terkini mengenai subjek tersebut.
