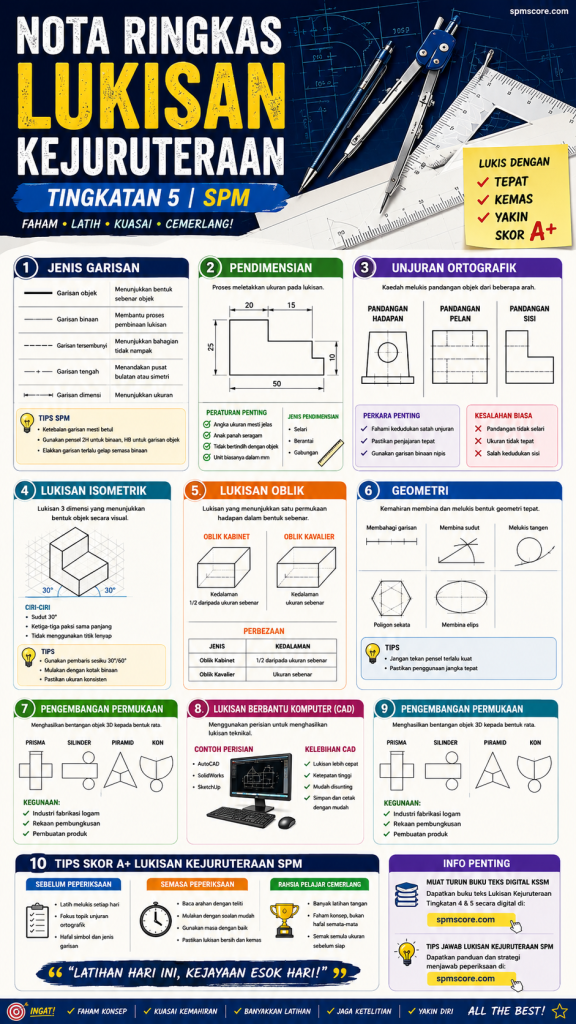

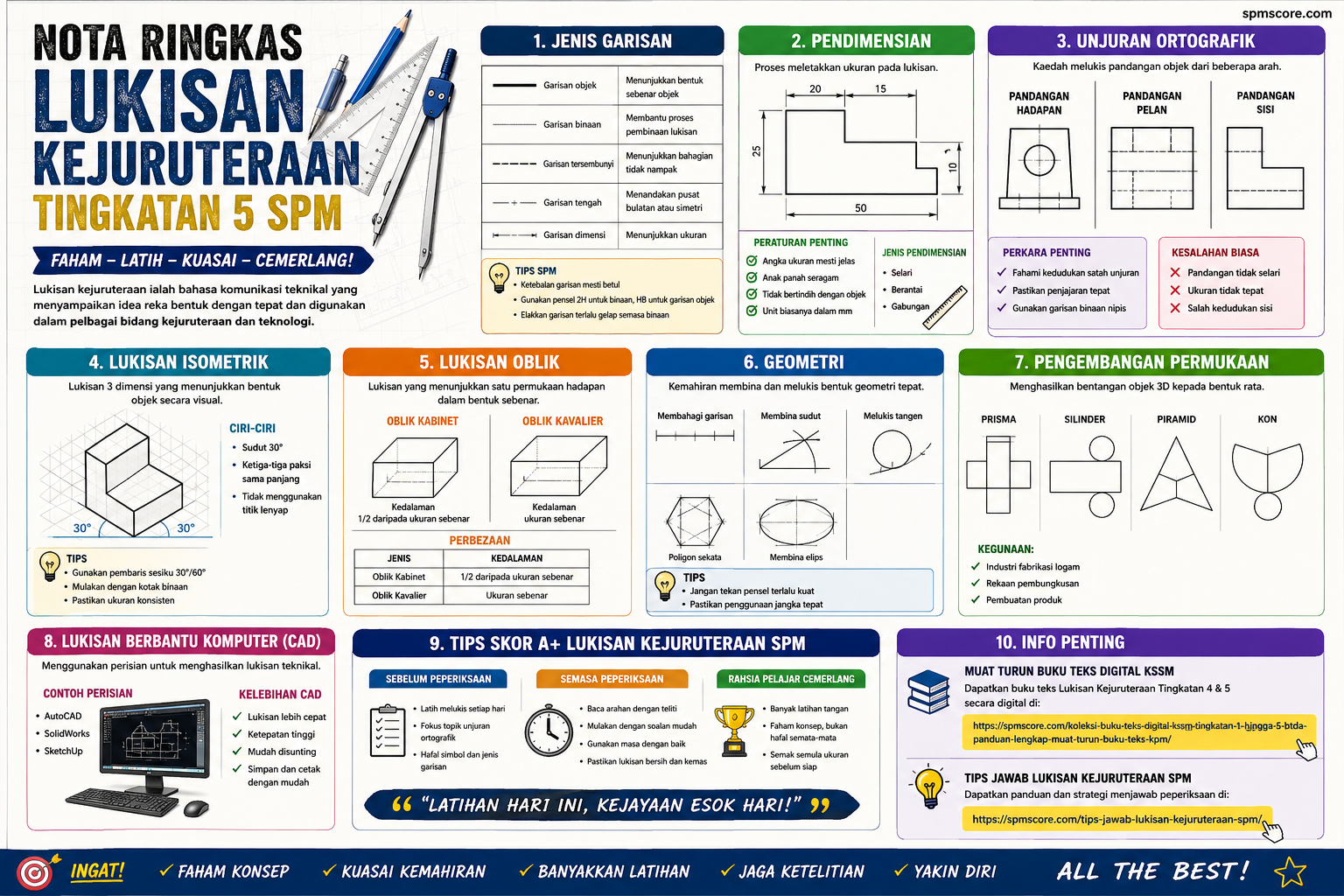

Subjek Lukisan Kejuruteraan memerlukan kefahaman konsep, ketelitian lukisan, dan kemahiran menggunakan alatan dengan tepat. Pelajar Tingkatan 5 perlu menguasai teknik asas lukisan teknikal serta memahami format soalan SPM yang sering keluar setiap tahun.
Untuk ulang kaji tambahan dan muat turun buku teks digital KSSM, pelajar boleh rujuk:
Koleksi Buku Teks Digital KSSM Tingkatan 1 Hingga 5
Selain itu, baca juga panduan penting menjawab peperiksaan di:
Tips Jawab Lukisan Kejuruteraan SPM
1. Pengenalan Lukisan Kejuruteraan
Lukisan kejuruteraan ialah bahasa komunikasi teknikal yang digunakan dalam bidang kejuruteraan, pembinaan, reka bentuk produk, dan pembuatan.
Kepentingan:
- Menyampaikan idea reka bentuk dengan tepat
- Menghasilkan lukisan teknikal standard
- Digunakan dalam industri dan teknologi
2. Jenis Garisan Dalam Lukisan
| Jenis Garisan | Fungsi |
|---|---|
| Garisan objek | Menunjukkan bentuk sebenar objek |
| Garisan binaan | Membantu proses pembinaan lukisan |
| Garisan tersembunyi | Menunjukkan bahagian tidak nampak |
| Garisan tengah | Menandakan pusat bulatan atau simetri |
| Garisan dimensi | Menunjukkan ukuran |
Tips SPM:
- Ketebalan garisan mesti betul
- Gunakan pensel sesuai seperti 2H dan HB
- Elakkan garisan terlalu gelap semasa binaan
3. Pendimensian
Pendimensian ialah proses meletakkan ukuran pada lukisan.
Peraturan penting:
- Angka ukuran mesti jelas
- Anak panah seragam
- Tidak bertindih dengan objek
- Unit biasanya dalam mm
Jenis Pendimensian:
- Selari
- Berantai
- Gabungan
4. Unjuran Ortografik
Topik paling penting dalam SPM.
Maksud:
Kaedah melukis pandangan objek dari beberapa arah:
- Pandangan hadapan
- Pandangan pelan
- Pandangan sisi
Perkara penting:
- Fahami kedudukan satah unjuran
- Pastikan penjajaran tepat
- Gunakan garisan binaan nipis
Kesalahan biasa:
- Pandangan tidak selari
- Ukuran tidak tepat
- Salah kedudukan sisi
5. Lukisan Isometrik
Lukisan 3 dimensi yang menunjukkan bentuk objek secara visual.
Ciri-ciri:
- Sudut 30°
- Ketiga-tiga paksi sama panjang
- Tidak menggunakan titik lenyap
Tips:
- Gunakan pembaris sesiku 30°/60°
- Mulakan dengan kotak binaan
- Pastikan ukuran konsisten
6. Lukisan Oblik
Lukisan yang menunjukkan satu permukaan hadapan dalam bentuk sebenar.
Jenis:
- Oblik Kabinet
- Oblik Kavalier
Perbezaan:
| Jenis | Kedalaman |
|---|---|
| Kabinet | 1/2 daripada ukuran sebenar |
| Kavalier | Ukuran sebenar |
7. Geometri
Pelajar perlu mahir binaan geometri asas.
Kemahiran penting:
- Membahagi garisan
- Membina sudut
- Melukis tangen
- Membina poligon sekata
- Membina elips
Tips:
- Jangan tekan pensel terlalu kuat
- Pastikan penggunaan jangka tepat
8. Pengembangan Permukaan
Digunakan untuk menghasilkan bentangan objek 3D kepada bentuk rata.
Bentuk biasa:
- Prisma
- Silinder
- Piramid
- Kon
Kegunaan:
- Industri fabrikasi logam
- Rekaan pembungkusan
- Pembuatan produk
9. Lukisan Berbantu Komputer (CAD)
Pelajar juga perlu mengetahui asas CAD.
Contoh perisian:
- AutoCAD
- SolidWorks
- SketchUp
Kelebihan CAD:
- Lukisan lebih cepat
- Ketepatan tinggi
- Mudah disunting
10. Tips Skor A+ Lukisan Kejuruteraan SPM
Sebelum peperiksaan:
- Latih melukis setiap hari
- Fokus topik unjuran ortografik
- Hafal simbol dan jenis garisan
Semasa peperiksaan:
- Baca arahan dengan teliti
- Mulakan dengan soalan mudah
- Gunakan masa dengan baik
- Pastikan lukisan bersih dan kemas
Rahsia pelajar cemerlang:
- Banyak latihan tangan
- Faham konsep, bukan hafal semata-mata
- Semak semula ukuran sebelum siap
Kesimpulan
Subjek Lukisan Kejuruteraan memerlukan latihan berterusan dan ketelitian tinggi. Dengan memahami konsep asas seperti unjuran ortografik, pendimensian, geometri, dan lukisan isometrik, pelajar mampu meningkatkan keyakinan untuk menghadapi peperiksaan SPM.
Gunakan buku teks KSSM, latihan tahun lepas, dan nota ringkas untuk memperkukuhkan pemahaman anda. Konsisten membuat latihan adalah kunci utama kejayaan dalam subjek ini.
